| বর্ণনা | 24 কেভি | ||||||||
| নামমাত্র সিস্টেম ভোল্টেজ: কেভি | 24 | ||||||||
| সর্বাধিক সিস্টেম ভোল্টেজ: kV | 27 | ||||||||
| সিস্টেম ফল্ট রেটিং: kA | 20 | ||||||||
| অন্তরণ শ্রেণী: 1.2 / 50 μs; বজ্রপাত প্রতিরোধ ভোল্টেজ: kV | 125 | ||||||||
| অন্তরণ শ্রেণী: 1.2 / 50 μs; বজ্রপাত প্রতিরোধ ভোল্টেজ: kV | 145 | ||||||||
| পাওয়ার ফ্রিকোয়েন্সি (1-মিনিট সহ্য, স্যাঁতসেঁতে অবস্থা): kV | 50 | ||||||||
| স্থির-তরঙ্গ পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি (1-মিনিট সহ্য করা, স্যাঁতসেঁতে অবস্থা): kV | 50 | ||||||||
| ক্রিপেজ দূরত্ব | সর্বাধিক সিস্টেম ভোল্টেজ হল 31 মিমি/কেভি | ||||||||
| নিরপেক্ষ গ্রাউন্ডিং কনফিগারেশন | কার্যকরভাবে স্থল | ||||||||
| পর্যায় সংখ্যা | তিন-পর্যায় | |||||||||
| নামমাত্র স্বাভাবিক স্রোত | 1250A | |||||||||
| যান্ত্রিক সহনশীলতা | M2 ক্লাস | |||||||||
| বৈদ্যুতিক সহনশীলতা | E3 স্তর | |||||||||
| রেট করা সংক্ষিপ্ত{0}} সার্কিট কর্মক্ষমতা: kA | ||||||||||
| রেট করা শর্ট-বর্তমান সহ্যকারী সার্কিট (শীর্ষ মান) | 50 | |||||||||
| স্বল্পমেয়াদী-কারেন্ট সহ্য করা (1 সেকেন্ড) | 40 | |||||||||
| নামমাত্র সংক্ষিপ্ত-সার্কিট কারেন্ট (শীর্ষ মান) | 50 | |||||||||
| নিরোধক গ্রেড | ||||||||||
| রেটেড বৈদ্যুতিক আবেগ ভোল্টেজ সহ্য করে | 125kV pk | |||||||||
| নামমাত্র স্বল্প-সময় পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা (ভেজা অবস্থা, 1 মিনিট) | 50kV | |||||||||
| অন্তরক হামাগুড়ি দূরত্ব | 31 মিমি/কেভি | |||||||||
| এলবিএস ডিজাইন | |||||||||||
| অন্তরক মাধ্যম | SF6 | ||||||||||
| অপারেটিং রুম | এলবিএস স্বয়ং সজ্জিত হওয়া উচিত- প্রতিটি পর্যায়ের জন্য SF₆ বগি রয়েছে, অপারেটিং মেকানিজম সহ। |
||||||||||
| মাধ্যমিক সাসপেন্ড করুন | SF6 | ||||||||||
| অপারেটিং মেকানিজম | তিনটি খুঁটি একই সাথে স্প্রিং মেকানিজমের মাধ্যমে চালিত করা উচিত। | ||||||||||
| যন্ত্র/সেন্সর | |||||||||||
| বর্তমান ট্রান্সফরমার/সেন্সর | পরিমাপের জন্য প্রতিটি পর্যায়ে একটি সিটি কনফিগার করুন মঞ্চ বর্তমান এবং সুরক্ষা সক্রিয় স্কিম |
||||||||||
| ভোল্টেজ ট্রান্সফরমার/সেন্সর | প্রতিটি পর্যায়ের জন্য VT/ভোল্টেজ সেন্সর মডিউল ভোল্টেজ পরিমাপ করতে ব্যবহৃত হয়; দ সক্রিয় সুরক্ষা স্কিমগুলির মধ্যে রয়েছে ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সেটিংস। |
||||||||||
| নির্ভুলতা | বর্তমান: ±0.5%; ভোল্টেজ: ±0. 1% | ||||||||||
| খোলা/বন্ধ/লক করা এবং ট্রিপ অবস্থা পরিমাপ করা | |||||||||||
| ট্রিপিং মেকানিজম | নীচে উল্লিখিত সুরক্ষা স্কিম অনুযায়ী ট্রিপিং শুরু করা হবে। | ||||||||||
| স্বয়ংক্রিয় সুইচিং সমাধান | অন্তত চারটি O–Co–Co–CO সুইচিং চক্র; IEC 62271 অনুযায়ী, মৃত সময় স্বাধীনভাবে নির্বাচন করা যেতে পারে। | ||||||||||
| ম্যানুয়াল লক/আনলক | ম্যানুয়াল লকিং/আনলকিং ফাংশনটি গ্রাউন্ড অপারেটিং লিভার দ্বারা নিয়ন্ত্রিত লিভার মেকানিজমের মাধ্যমে প্রয়োগ করা হয়; এই প্রক্রিয়া লক অবস্থানে কাজ করে. সেট আপ করার সময়, সমস্ত ক্রিয়াকলাপ নিষ্ক্রিয় করা উচিত এবং LBS সক্ষম করা উচিত। মাটি থেকে, লক করা এবং আনলক করা অবস্থানগুলি স্পষ্টভাবে দৃশ্যমান হওয়া উচিত। |
||||||||||
| সুরক্ষা পরিকল্পনা | |||||||||||
| ফ্রিকোয়েন্সি সুরক্ষা | ডিভাইসটি ±5 এর পরিসরের মধ্যে-অধিক ফ্রিকোয়েন্সি এবং কম{1}}ফ্রিকোয়েন্সি সুরক্ষা প্রদান করবে সিস্টেম ফ্রিকোয়েন্সির উপরে বা নীচে Hz, একটি ধাপের আকার 0.1 Hz। ডিভাইসটিও হবে একটি স্বয়ংক্রিয় ক্লোজিং ফাংশন অন্তর্ভুক্ত করুন যা ফ্রিকোয়েন্সি একবার পুনরায়{0}}নিযুক্তি সক্ষম করে৷ বেশি{0}}ফ্রিকোয়েন্সি বা কম{1}} ফ্রিকোয়েন্সি অবস্থার কারণে ট্রিপিং ইভেন্টের পরে স্বাভাবিক অবস্থায় ফিরে আসে। |
||||||||||
| ভোল্টেজ সুরক্ষা | ডিভাইসটি নামমাত্রের 1% বৃদ্ধিতে ওভারভোল্টেজ/আন্ডারভোল্টেজ ট্রিপ সেটপয়েন্ট প্রদান করবে সিস্টেম ভোল্টেজ, 100%-150% (ওভারভোল্টেজ) এবং 50%-100% রেঞ্জের জন্য প্রযোজ্য (আন্ডারভোল্টেজ)। |
||||||||||
| ওভারকারেন্ট এবং গ্রাউন্ড ফল্ট অপারেটিং বৈশিষ্ট্য | IEC 60255 অনুসারে, এর মধ্যে রয়েছে তাত্ক্ষণিক বিপরীত, মানক বিপরীত, নন-মান বিপর্যয়, এবং চরম বিপরীত। | ||||||||||
| ওভারকারেন্ট সেটপয়েন্ট পরিসর | রেট করা বর্তমানের 25%–150% সর্বনিম্ন রেজোলিউশন হল 1 A। |
||||||||||
| গ্রাউন্ড ফল্ট সনাক্তকরণ সুযোগ | ন্যূনতম 1 A এর রেজোলিউশন সহ রেট করা বর্তমানের 5% থেকে 50% পর্যন্ত। | ||||||||||
| গ্রাউন্ড ফল্টের জন্য সংবেদনশীলতা সেটিং পরিসীমা | বর্তমান ট্রান্সফরমারের রেট করা বর্তমান পরিসর হল রেট করা বর্তমানের 0.5% থেকে 8%, যার ন্যূনতম রেজোলিউশন 0.5 A। | ||||||||||
| সুরক্ষা কনফিগারেশন | সুরক্ষা কনফিগারেশন প্রোফাইল একীভূত করার সুবিধা প্রদান করা হবে। | ||||||||||
| কোল্ড লোড সংগ্রহ (CL-PU) | কোল্ড লোড কালেকশন (সিএলপিইউ) সুবিধাটি দ্বারা সৃষ্ট নিয়ন্ত্রণ সিস্টেম ট্রিপিং প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে স্বাভাবিক লোড বৈচিত্র্যের ক্ষতির ফলে স্বল্পমেয়াদী বর্তমান বৃদ্ধি। এর মধ্যে রয়েছে ঠান্ডা লোডিং সময়কাল এবং ব্যবহারকারী{0}}সংজ্ঞায়িত পরামিতি। |
||||||||||
| ঢেউ দমন সুরক্ষা | একটি ডিভাইস যা ব্যবহারকারীর দ্বারা কনফিগার করা ওভারকারেন্ট সুরক্ষা সময় সেটিং এবং সার্জ সাপ্রেশন ফ্যাক্টর ব্যবহার করে। | ||||||||||
| উচ্চ-বর্তমান লকআউট | যখন ক্রমাগত বর্তমান অবস্থা ব্যবহারকারীর -সংজ্ঞায়িত উচ্চ বর্তমান লকআউট থ্রেশহোল্ড অতিক্রম করে, LBS সরাসরি LBS লকআউট করতে পারে। এই শর্তগুলির অধীনে, LBS আবার বন্ধ হবে না-, এবং এটি একটি ইঙ্গিত এবং সংকেত প্রদান করবে. |
||||||||||
| ডেড জোন সেটিং রেঞ্জ | 0.5 থেকে 120 সেকেন্ড। | ||||||||||
| সময় সেটিং পরিসীমা রিসেট করুন | 5 সেকেন্ড থেকে 180 সেকেন্ড | ||||||||||
| পরিষেবার মেয়াদ | |||||||||||
| 1 | উচ্চতা (সমুদ্র সমতলের উপরে) | 1800m | |||||||||
| 2 | সর্বোচ্চ বহিরঙ্গন তাপমাত্রা | 50 ডিগ্রী | |||||||||
| 3 | ন্যূনতম বহিরঙ্গন তাপমাত্রা | -20 ডিগ্রী ডিগ্রী | |||||||||
| 4 | সর্বাধিক মাসিক প্রাথমিক অপারেটিং তাপমাত্রা | 35 ডিগ্রী | |||||||||
| 5 | বার্ষিক গড় তাপমাত্রা | 25 ডিগ্রী ডিগ্রী | |||||||||
| 6 | সর্বোচ্চ আপেক্ষিক আর্দ্রতা | ৯৬% পর্যন্ত | |||||||||
| 7 | আইসোলারনিক স্তর | প্রতি বছর 180 বজ্রঝড় দিন | |||||||||
| 8 | সর্বাধিক বাজ স্ট্রাইক ফ্রিকোয়েন্সি | প্রতি কিলোমিটারে দুইবার। মোট: 32 বার | |||||||||
| 9 | সর্বোচ্চ বাতাসের বেগ | 100 কিমি/ঘন্টা | |||||||||
| 10 | সর্বাধিক সৌর বিকিরণ মেঝে পরিকল্পনা উপর অন্তরণ স্তর |
1035W/m2 | |||||||||
| 11 | মাটির সর্বোচ্চ তাপমাত্রা (1-মিটার গভীরতায়) | 30 ডিগ্রী | |||||||||
| 12 | মাটি সর্বোচ্চ তাপমাত্রা প্রতিরোধের | 2 ডিগ্রী m/W | |||||||||
| 13 | সর্বোচ্চ মাটি বৈদ্যুতিক প্রতিরোধের | 2000 Qm | |||||||||
| 14 | সিসমিক জোন (পরিবর্তিত মেকালি স্কেল) | জোন 8 | |||||||||
| 15 | সিসমিক সহগ | 0.15 | |||||||||
| 16 | বায়ুমণ্ডলীয় প্রকার | সামুদ্রিক | |||||||||
| 17 | বায়ু দূষণকারী | বালি, ধুলো, লবণ | |||||||||
|
18 |
দূষিত | IEC 60815 অনুযায়ী, নকশা দূষণ- আয়ন শ্রেণী "ভারী" (দূষণ শ্রেণী II) হবে। |
|||||||||
| প্রযুক্তিগত টাইমলাইন | |||||||||||
| লোড সংযোগ বিচ্ছিন্ন সুইচ প্রধান ইউনিট (সার্কিট ব্রেকার) এর জন্য প্রযুক্তিগত ডেটা অগ্রগতির সময়সূচী | |||||||||||
| S/N | ফাংশন | বর্ণনা | দরদাতাদের নথিপত্র | ||||||||

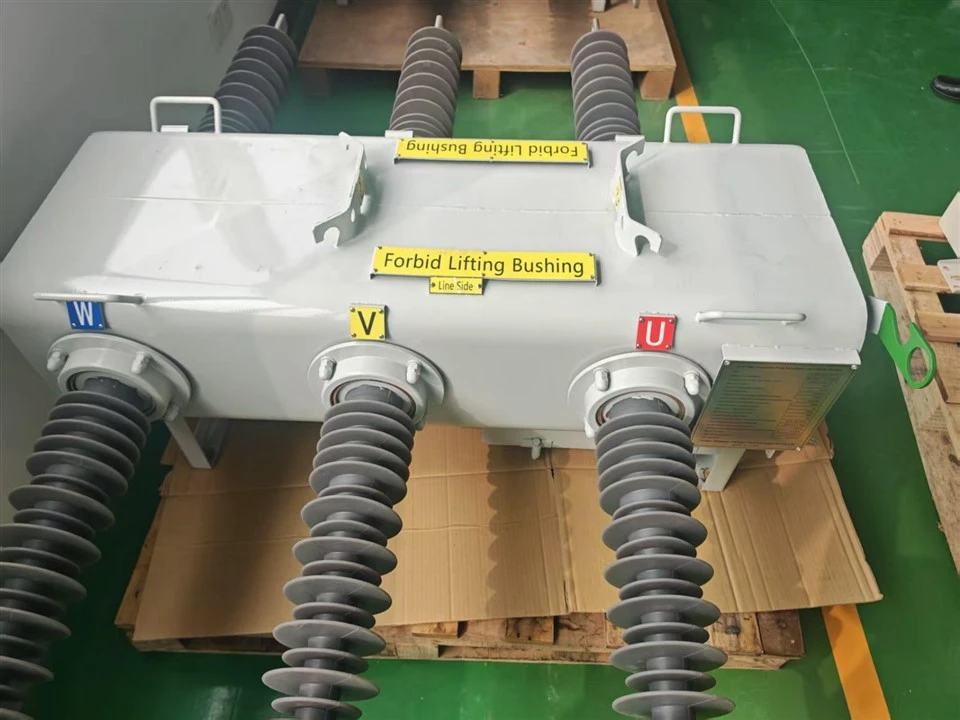

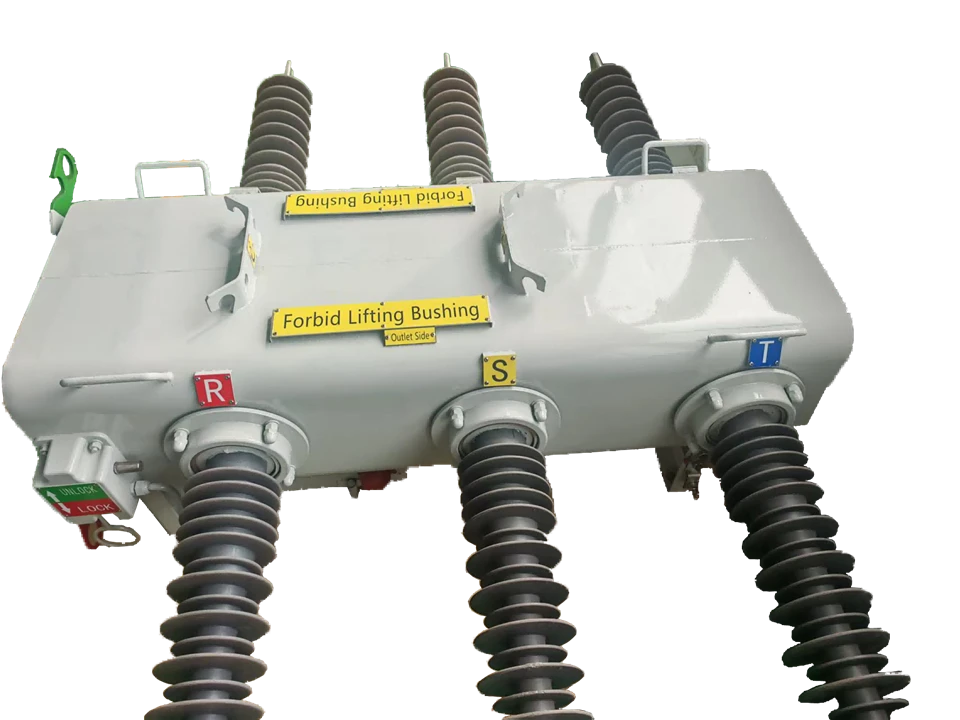

| 1 | টাইপ | কলাম-টাইপ আউটডোর SF₆ সার্কিট ব্রেকার |
|||||||||
| 2 | আন্তর্জাতিক মান | IEC 62271-103 KEMA | |||||||||
| 3 | উৎপত্তি দেশ | স্পেসিফিকেশন | |||||||||
| 4 | প্রস্তুতকারক | স্পেসিফিকেশন | |||||||||
| 5 | বানোয়াট | স্পেসিফিকেশন | |||||||||
| 6 | রেটেড ফ্রিকোয়েন্সি (Hz) | 50 | |||||||||
| 7 | রেট করা বর্তমান (A) | 630 | |||||||||
| 8 | রেটেড ভোল্টেজ (kV) | 24 | |||||||||
| 9 | রেটেড ভোল্টেজ (KV) | 27 | |||||||||
| 10 | সিস্টেম ফল্ট লেভেল (kA) | 20 | |||||||||
| 11 | অব্যাহত বর্তমান রেটিং (A) | 630 | |||||||||
| 12 | শর্ট-সার্কিট ভাঙার ক্ষমতা (kA) | 20 | |||||||||
| 13 | পিক শর্ট-সার্কিট ফল্ট কারেন্ট (kA) | 50 | |||||||||
| 14 | শর্ট-সার্কিট রেটেড সময়কাল (সেকেন্ড) | 4 | |||||||||
| 15 | প্রতিসম (rms)(kA) | 20 | |||||||||
| 16 | অ্যাসিমেট্রিক (RMS) (kA) | 20 | |||||||||
| 17 | বন্ধ/খোলা সময় (সেকেন্ড) | <0.7 | |||||||||
| 18 | মেকানিক্যাল অপারেশন (যাচাই) (নং) | 10000 | |||||||||
| 19 | বৈদ্যুতিক স্থায়িত্ব (গ্যারান্টিড) | 10000 | |||||||||
| 20 | ট্যাংক উপকরণ | স্টেইনলেস স্টীল | |||||||||
| 21 | বেধ (মিমি) | 3 এর থেকে বড় বা সমান | |||||||||
| 22 | রঙ্গক | গ্রে RAL 7035 | |||||||||
| 23 | ট্যাংক ঢালাই ধরনের | TIG জোড় | |||||||||
| 24 | ট্যাঙ্ক ফেটে যাওয়ার চাপ (kgf/cm²) | 4–6 | |||||||||
| 25 | এনক্লোসার আইপি রেটিং (ন্যূনতম) | IP67 | |||||||||
| 26 | রেফারেন্স উত্পাদন মান | আইইসি 62271-103 | |||||||||
| 27 | উপাদান/রঙ | স্পেসিফিকেশন | |||||||||
| 28 | সর্বাধিক সিস্টেম ভোল্টেজ ক্রীপেজ দূরত্ব (মিমি) | 31 kV এর চেয়ে বড় বা সমান | |||||||||
| 29 | পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) (kV) | 50 | |||||||||
| 30 | বজ্রপাত প্রতিরোধ ভোল্টেজ (kV) | 125 | |||||||||
| 31 | টার্মিনাল টাইপ | নেমা | |||||||||
| 32 | নিরোধক এবং সার্কিট ব্রেকার বগি | SF6 | |||||||||
| 33 | SF₆ ভালভ রুম | আজীবন সিলিং | |||||||||
| 34 | আর্ক-নির্বাপক মাধ্যম | SF6 | |||||||||
| 35 | অন্তরক মাধ্যম | SF6 | |||||||||
| 36 | IEC স্ট্যান্ডার্ড 62271 অনুযায়ী: সিল করা চাপ সিস্টেম | বাধ্যতামূলক | |||||||||
| 37 | যান্ত্রিক অপারেটিং ডিভাইস ব্যবহার করে, লিভারটি মাটি থেকে সহজেই পরিচালনা করা যায়। | হ্যাঁ | |||||||||
| 38 | ম্যানুয়াল নিয়ন্ত্রণে গরম-ডুব দিয়ে তৈরি একটি টিউবুলার লিঙ্কেজ রড থাকে গ্যালভানাইজড ইস্পাত; এই টিউবুলার লিঙ্কেজ রড একটি সাথে সংযুক্ত স্বাধীন নিয়ামক এবং ম্যানুয়াল জন্য একটি হ্যান্ডেল দিয়ে সজ্জিত করা হয় রডের নিচ থেকে অপারেশন। (হ্যাঁ/না) |
হ্যাঁ | |||||||||
| 39 | এই সংযোগে একটি পাইপ রয়েছে যা সহজেই যেকোনো রডের উচ্চতায় সামঞ্জস্য করা যায়। | হ্যাঁ | |||||||||
| 40 | অপারেটিং মেকানিজমের সমস্ত ইস্পাত উপাদান গরম-ডিপ গ্যালভানাইজড হতে হবে। | হ্যাঁ | |||||||||
| 41 | "খোলা" অবস্থান সেট করুন এবং খোলা অবস্থানে সুইচটি লক করুন। (হ্যাঁ/না) | হ্যাঁ | |||||||||
| 42 | "বন্ধ" অবস্থান: সুইচটি বন্ধ অবস্থানে লক করা আছে। (হ্যাঁ/না) | হ্যাঁ | |||||||||
| 43 | ম্যানুয়াল অপারেটিং ফোর্স (নিউটন) | <200 | |||||||||
| 44 | লিভার কি লিভার আর্ম এবং অপারেটিং হ্যান্ডেল (হ্যাঁ/না) থেকে আলাদা? | হ্যাঁ | |||||||||
| 45 | এলবিএস প্রস্তুতকারক প্রক্রিয়াটি তৈরি করে কিনা (হ্যাঁ/না) | হ্যাঁ | |||||||||
| 46 | ফেজ পার্থক্য (মিমি) | 380 | |||||||||
| 47 | স্থল স্থানচ্যুতি (মিমি) | 330 | |||||||||
| 48 | অ্যারেস্টার রেটেড ভোল্টেজ (কেভি) | 36 | |||||||||
| 49 | রেডিও ফ্রিকোয়েন্সি ইন্টারফারেন্স ভোল্টেজ (ইউভি) | স্পেসিফিকেশন | |||||||||
| দ্রষ্টব্য: প্রতিটি ধরনের সার্কিট ব্রেকারের জন্য একটি সময়সূচি পূরণ করুন। | |||||||||||
| 2.1 ইনপুট এবং আউটপুট ফেজ বর্তমান ইনপুট | |||||||||||
| পরিমাণ: 3 রেট করা বর্তমান:5A, পরিমাপ পরিসীমা:20× মধ্যে; ইন্সট্রুমেন্টেশন নির্ভুলতা: 0.1 × এর চেয়ে বড় বা সমান ±1% ইন; পরিমাপের ফ্রিকোয়েন্সি: 50 প্রতি ঘন্টায় বার তাপ-প্রতিরোধী: ক্রমাগত 2*ইন 10 দ্বিতীয় 10*ইন 1 সেকেন্ড 40*ইন 0.2 VA (5A ফেজ উপাদান) এর চেয়ে কম বা সমান লোড করুন |
|||||||||||
| সংবেদনশীল বর্তমান ইনপুট | |||||||||||
| পরিমাণ 1 রেট বর্তমান: 5A পরিমাপ পরিসীমা: 2 × রেট করা বর্তমান; ইনস্ট- রমেন্টেশন নির্ভুলতা: 0.1 × রেট করা বর্তমানের চেয়ে বড় বা সমান; ± রেট করা বর্তমানের 1%; ফ্রিকোয়েন্সি: 50/60 Hz তাপ প্রতিরোধের: ক্রমাগত 2*ইন 10 সেকেন্ড 10*ইন 1 সেকেন্ড 40*ইন @In কম বা 0.02 VA এর সমান (1-অ্যাম্পিয়ার গ্রাউন্ডেড কম্পোনেন্ট) লোড করুন |
|||||||||||
| ভোল্টেজ ইনপুট | |||||||||||
| পরিমাণ: 1 PT ভোল্টেজ নামমাত্র মান: 40.120 Vrms অপারেটিং range.ge: 0-200 Vrms; ইনস্ট- রমেন্টেশন নির্ভুলতা: 0.8×Vn ±1% এর চেয়ে বড় বা সমান Vn;Load@110 V, 0.06 VA ভোল্টেজ সহ্য করুন: 240 Vrms |
|||||||||||
| সহায়ক সরবরাহ | |||||||||||
| ডিসি ভোল্টেজ: 220V ভোল্টেজ পরিসীমা: 165–365 V AC ভোল্টেজ: 220 VAC, 50 Hz অপারেটিং রেঞ্জ: 165-265 Vrms, AC 50/ 60 Hz, ±5%; বিদ্যুতের ব্যবহার 10 W এর থেকে কম বা সমান |
|||||||||||
| বাইনারি ইনপুট | |||||||||||
| নং 7 অপারেটিং ভোল্টেজ: 24 V DC; সর্বাধিক অপারেটিং ডিসি বর্তমান: 2 এমএ |
|||||||||||
| বাইনারি আউটপুট | |||||||||||
| সংখ্যা 2 অপারেটিং ভোল্টেজ: 220V ডিসি |
|||||||||||
| অপারেটিং মোড: ব্যবহারকারীরা স্ব-রিসেট বা ম্যানুয়াল রিসেট/ইলেকট্রিকাল রিসেট, অথবা পালস-ভিত্তিক অপারেশনের মধ্যে নির্বাচন করতে পারেন; শক্তি প্রয়োগ করার মুহুর্ত থেকে অপারেটিং সময় নির্ধারিত হয় (<20 ms input). | |||||||||||
| 2.2 ইউনিট ডিজাইন | |||||||||||
| সূচক আলো 16,4-লাইন অক্ষর প্রদর্শন 10, LED ইউজার ইন্টারফেস 11, নেভিগেশন কী ওজন: 18 কেজি |
|||||||||||
| 2.3 সিরিয়াল ইন্টারফেস | |||||||||||
| যোগাযোগ পোর্ট: RS485, RS232, RJ45, USB, HDMI প্রোটোকল: IEC 60870-5- 101; IEC 60870-5- 104; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 ডেটা স্টোরেজ | |||||||||||
| ইভেন্ট সংখ্যা: 150, 100 | |||||||||||
| 2.5 যান্ত্রিক পরীক্ষা কম্পন (সাইন ওয়েভ) - IEC 60255-21- 1 ক্লাস I |
|||||||||||
| প্রকার: কম্পন | কম্প্রেশন শক্তি | 0-গ্রেড, 1.5 গ্রাম, 1.0 গ্রাম | এর থেকে কম বা সমান পরিবর্তন করুন 5% কম বা 5% এর সমান |
||||||||
| প্রভাব এবং সংঘর্ষ – IEC 60255-21-2 ক্লাস 1 | |||||||||||
| টাইপ | পদমর্যাদা | পার্থক্য | |||||||||
| আবেগ প্রতিক্রিয়া | 0.5gn,11ms | 5% এর কম বা সমান | |||||||||
| প্রভাব প্রতিরোধ | 15gn,11ms | 5% এর কম বা সমান | |||||||||
| বাম্প পরীক্ষা | 10gn,16ms | 5% এর কম বা সমান | |||||||||
| প্রভাব এবং সংঘর্ষ – IEC 60255-21-3 ক্লাস I | |||||||||||
| X-প্লেন-৩ মডেল, রেট করা ভোল্টেজ লেভেল। ক্রসওভার ফ্রিকোয়েন্সি (8-9 Hz) এর নীচে স্থানচ্যুতি হল 1 গ্রাম n.ভূমিকম্পের প্রতিক্রিয়া এবং 5%Y- এর চেয়ে কম বা সমান প্লেন স্থানচ্যুতি: 1.5 মিমি, ক্রসওভার ফ্রিকোয়েন্সির নীচে (8-9 Hz) .5 গ্রাম এর চেয়ে বড় বা সমানn |
|||||||||||
| যান্ত্রিক শ্রেণীবিভাগ | |||||||||||
| Durability>10⁶ চক্র | |||||||||||
| 2.6 বৈদ্যুতিক পরীক্ষা নিরোধক - IEC 60255-5 |
|||||||||||
| টাইপ লেভেল যেকোনো টার্মিনাল এবং গ্রাউন্ডের মধ্যে, 1 এর জন্য একটি 2.0 kV AC RMS ভোল্টেজ প্রয়োগ করা হবে সাধারণভাবে খোলা পরিচিতিগুলির মধ্যে মিনিট; উপরন্তু, 2.0 kV এর একটি AC ভোল্টেজ RMS 1 মিনিটের জন্য আবেদন করতে হবে। |
|||||||||||
| উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ - IEC 60255-22- 1 ক্লাস III | |||||||||||
| টাইপ স্ট্যান্ডার্ড (উল্লম্ব) মোড সিরিজ (অনুভূমিক) মোড |
পদমর্যাদা 2.5 কেভি 1.0 কেভি |
পরিবর্তন 5% এর কম বা সমান 5% এর কম বা সমান |
|||||||||
| উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ - IEC 60255-22-2 ক্লাস IV | |||||||||||
| টাইপ | পদমর্যাদা | ভিন্নতা- rence |
|||||||||
| যোগাযোগ স্রাব | 8.0 কেভি | 5% এর কম বা সমান | |||||||||
| দ্রুত ক্ষণস্থায়ী-IEC 60255-22-4 ক্লাস A (2002) | |||||||||||
| টাইপ | পদমর্যাদা | ভিন্নতা- rence |
|||||||||
| 5/50 ns, 2.5 kHz পুনরাবৃত্তি হার | 4 কেভি | 5% এর কম বা সমান | |||||||||
| বিরোধী-হস্তক্ষেপ – IEC 60255-22-5 | |||||||||||
| টাইপ | পদমর্যাদা | পার্থক্য | |||||||||
| এনালগ ইনপুট: পৃথিবীর মাটি সংযোগ |
4.0 কেভি | 10% এর কম বা সমান | |||||||||
| কেস স্টাডি: অক্স পাওয়ার এবং আই/ও: লাইন টু আর্থ | 2.0 কেভি | 10% এর কম বা সমান | |||||||||
| RS485 যোগাযোগ পোর্ট: লাইন-থেকে-ভূমি | 1.0 কেভি | কোন তথ্য ক্ষতি নেই | |||||||||
| এনালগ ইনপি- ut: লাইন-দ্বারা- লাইন |
1.0 কেভি | 10% এর কম বা সমান | |||||||||
| কেস স্টাডি: অক্স পাওয়ার এবং আই/ও: লাইন-থেকে-লাইন | 1.0 kV* | 10% এর কম বা সমান | |||||||||
